ความแตกต่างระหว่างจอ LED และ จอ LCD

1. จอภาพ LCD มีหลักการทำงานอย่างไร?

จอ LCD ( liquid crystal display หรือ LCD ) คืออะไร? ทำงานอย่างไร? หรือที่เรียกว่า จอภาพ LCD “จอภาพผลึกเหลว” ( ตัวอย่างคือหากลองเอานิ้วไปกดจอ ก็จะดูเหมือนมีน้ำอยู่ข้างในนั่นเอง ) โดยจอชนิดนี้ถือกำเนิดขึ้นในปี ค.ศ 1963 โดยถูกนำมาใช้ครั้งแรกกับกลุ่มเครื่องคิดเลขและนาฬิกาในรูปแบบขาวดำ

หลักการทำงานโดยทั่วไปของ จอภาพ LCD

การทำงานของ จอ LCD ทั่วๆ ไป ภายในจะประกอบไปด้วยผลึกเหลวเรียงตัวกันอยู่ภายใน โดยมีลักษณะกึ่งแข็ง กึ่งเหลว และมีความโปร่งใสในตัว จะต้องมีแหล่งกำเนิดแสงจากหลอดที่อยู่ด้านหลังจอ เรียกว่าหลอด CCFL ( cold-cathode fluorescent lamps ) ซึ่งเป็นแสงสีขาว โดยแสงนี้จะผ่านแผ่น Diffuser ทำหน้าที่กระจายแสงให้ทั่วเท่ากันทั้งจอ จากนั้นจะผ่าน Polarizer เพื่อกรองแสงเฉพาะคลื่นแสงแนวนอน และในส่วนชั้นผลึกเหลวจะถูกกระตุ้นจากกระแสไฟฟ้าและเกิดการบิดตัวขึ้น และแสงจะส่องผ่านผลึกเหลวและเกิดการหักเหแสง จากนั้นแสงจะส่องผ่านฟิลเตอร์ สามสี คือ แดง เขียว น้ำเงิน จากนั้นผ่านตัว Polarizer ชั้นนอกอีกชั้น ซึ่งชั้นนี้จะกรองเฉพาะคลื่นแสงแนวตั้ง
– บริเวณที่ผลึกเหลวบิดตัว 90 องศา หรือมากกว่า บริเวณนั้นจะมีแสงผ่านจาก Backlight มาก จะเกิดเป็นความสว่างของจอ
– บริเวณที่ผลึกเหลวบิดตัวน้อย บริเวณนั้นจะมีแสงผ่านจาก Backlight ออกมาน้อย
– บริเวณที่ผลึกเหลวไม่บิดตัว บริเวณนั้นจะไม่มีแสงผ่านจาก Backlight ออกมาเลย
และเหตุการณ์ทั้ง 3 นี้ จะเกิดการผสมสีจากปริมาณแสงที่สามารถผ่านออกมาได้จากผลึกเหลวและผ่านฟิลเตอร์สีและเกิดเป็นภาพให้เราเห็นขึ้นมานั่นเอง

2. จอภาพแบบ LED คืออะไร? มีหลักการทำงานอย่างไร?

หน้าจอ LED ( Light Emitting Diode ) ใช้ระบบการฉายภาพด้วยหลอดไฟขนาดเล็ก ซึ่งได้มีการนำเทคโนโลยีของหลอดไฟ LED ไปใช้กับการทำเป็นไฟท้ายรถของรถยนต์ชื่อดังอย่าง Honda อีกด้วย โดยต้นกำเนิดของการใช้การฉายภาพแบบนี้ก็คือ หลอด LED จะทำหน้าที่เป็นตัวกำเนิดแสง และมีผลึกคริสตัลที่เป็นของแข็งกึ่งเหลว 3 สี คือสีแดง น้ำเงินและเขียว คอยบิดตัวกันเป็นองศาและเพื่อให้แสงไฟจากหลอด LED ส่องผ่านมาเพื่อทำให้ฉายออกไปเป็นภาพสีสันที่สวยงามบนหน้าจอได้นั่นเอง

ในแง่ที่ง่ายที่สุดไดโอดเปล่งแสง ( LED ) เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ปล่อยแสงเมื่อกระแสไฟฟ้าไหลผ่าน แสงถูกสร้างขึ้นเมื่ออนุภาคที่มีกระแสไฟฟ้า (เรียกว่าอิเล็กตรอนและรู) รวมกันภายในวัสดุเซมิคอนดักเตอร์ เนื่องจากแสงถูกสร้างขึ้นภายในวัสดุเซมิคอนดักเตอร์ที่เป็นของแข็ง LED จึงถูกอธิบายเป็นอุปกรณ์แบบ solid-state แสงสว่างของรัฐที่เป็นของแข็งซึ่งรวมถึงไฟ LED อินทรีย์ ( OLED ) ทำให้แยกแยะเทคโนโลยีแสงนี้จากแหล่งอื่นๆ ที่ใช้เส้นใยความร้อน ( หลอดไส้หลอดฮาโลเจนและหลอดไส้ทังสเตน ) หรือปล่อยก๊าซ ( หลอดฟลูออเรสเซนต์ )

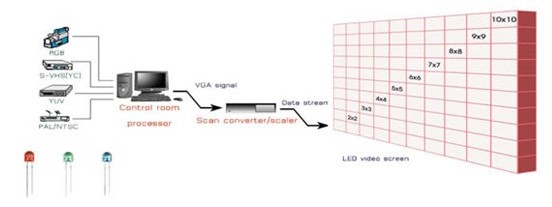

เทคโนโลยีจอแสดงผล LED Screen

จอ LED เป็นระบบจอแสดงภาพขนาดใหญ่โดยใช้หลักการทำงานของการผสมสีของ LED หลัก 3 สี ได้แก่ สีแดง ( Red ), สีเขียว ( Green ) และสีน้ำเงิน ( Blue ) หรือเรียกสั้นๆ ว่า RGB ให้เกิดเป็นสีต่างๆ โดยความละเอียดในการปรับสีของ LED แต่ละสีจะถูกควบคุมด้วยสายสัญญาณที่มีขนาดตั้งแต่ 16 บิตขึ้นไป ดังนั้น ยิ่งควบคุมด้วยจำนวนสายสัญญาณมากขึ้นก็จะได้ภาพที่มีความลึกของสี ( Processing depth ) มากขึ้นจึงได้ภาพที่สมจริงยิ่งขึ้น และ จอ led ราคาถูก กว่า จอ LCD อีกด้วย

สีที่ต่างกัน

ภายในวัสดุเซมิคอนดักเตอร์ของ LED อิเล็กตรอนและรูจะอยู่ภายในแถบพลังงาน การแยกแถบ (เช่น bandgap) จะเป็นตัวกำหนดพลังงานของโฟตอน (อนุภาคแสง) ที่ปล่อยออกมาจาก LED

พลังงานโฟตอนกำหนดความยาวคลื่นของแสงที่ปล่อยออกมาและด้วยเหตุนี้สีของมัน วัสดุเซมิคอนดักเตอร์ที่แตกต่างกันกับ bandgaps ที่แตกต่างกันผลิตสีที่แตกต่างกันของแสง ความยาวคลื่นที่แม่นยำ (สี) สามารถปรับได้โดยการเปลี่ยนส่วนประกอบของพื้นที่ที่ปล่อยแสงหรือใช้งาน

LED ประกอบด้วยสารกึ่งตัวนำประกอบซึ่งประกอบด้วยองค์ประกอบจากกลุ่ม III และกลุ่ม V ของตารางธาตุ (เหล่านี้เรียกว่าวัสดุ III-V) ตัวอย่างของวัสดุ III-V ที่ใช้กันโดยทั่วไปในการทำ LED คือแกลเลียม arsenide (GaAs) และ gallium phosphide (GaP)

จนกระทั่งช่วงกลาง 90s LEDs มีช่วงที่ จำกัด ของสีและโดยเฉพาะอย่างยิ่งไฟ LED สีน้ำเงินและสีขาวในเชิงพาณิชย์ไม่มีอยู่ การพัฒนาไฟ LED บนพื้นฐานของระบบวัสดุแกลเลียมไนไตรด์ (GaN) ทำให้จานสีสมบูรณ์ขึ้นและเปิดตัวแอพพลิเคชั่นใหม่ ๆ มากมาย

หลักการผสมสีแบบ Full Color

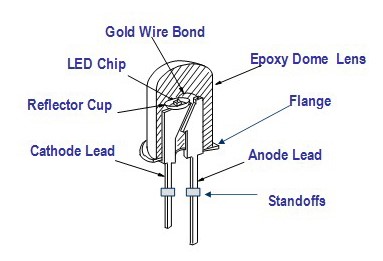

ส่วนประกอบของหลอด LED

คุณสมบัติเฉพาะของ LED
o เป็นตัวกำเนิดแสงที่มีมุมเฉพาะในการกระจายของแสง
o สีของแสงที่เปล่งออกมา กำหนดได้จากความยาวคลื่น
o ให้ความเข้มแสงสูง
o ประหยัดพลังงาน
o อายุการใช้งานยาวนาน

และทั้งหมดนี้ก็คือความแตกต่างระหว่าง จอภาพ LCD และจอแอลอีดี ที่เราหยิบยกมานำเสนอเป็นความรู้ในวันนี้ และหากคุณกำลังต้องการติดตั้ง จอโฆษณา ติดต่อพวกเรา JLED เราคือมืออาชีพด้านจอแอลอีดีในไทย บริการติดตั้งและให้ เช่าจอ LED เรามีบริการทุก Size ทุกขนาด รองรับทุก Event ทั่วราชอาณาจักรไทย จอ led ราคาถูก การันตีคุณภาพ ติดต่อสอบถามรายละเอียดเพิ่มเติมได้ที่เบอร์ Call 062-692-5599 หรือทักแชทปรึกษาได้ที่ช่องทาง LINE เท่านั้น!
