JLED Co., Ltd. brings you this manual to aid in assembling your LED Scrolling Sign. You will be able to perfectly assemble your own LED Scrolling Sign while helping you save installation cost.

JLED จำกัด ทำคู่มือฉบับนี้เพื่อช่วยให้คุณประกอบป้ายไฟวิ่ง LED และช่วยให้คุณประหยัดค่าใช้จ่ายในการติดตั้ง

Assembling LED Scrolling Sign Step 1 ลำดับที่ 1

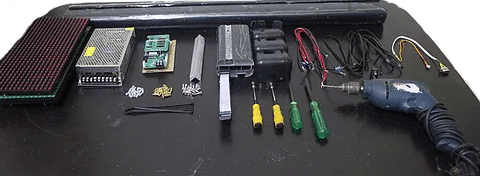

Prepare all the materials needed. เตรียมอุปกรณ์ทั้งหมดไว้ให้พร้อม

LED Board  บอร์ด LED

5V Power Supply สวิตชิงเพาเวอร์ซัพพลาย  5Vย

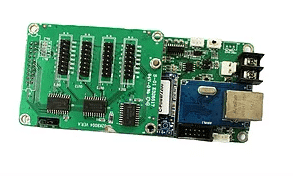

LED Controller คอนโทรลเลอร์

Angle Bar แผ่นอะลูมิเนียม

Aluminum Corner ขอบอะลูมิเนียม

Aluminum Frame กรอบอะลูมิเนียม

Electrical Wire สายไฟ

Ribbon Flat Wire สายไฟ

Step 2 ลำดับที่ 2

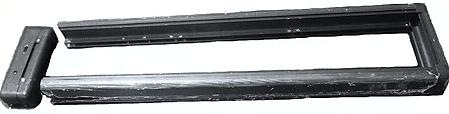

Connect the Aluminum frame with the Aluminum Corner. Leave the other side open as shown in figure 2.

ประกอบแผ่นอะลูมิเนียมไว้ให้พร้อมดังรูปภาพ

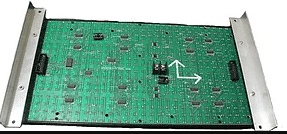

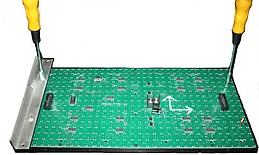

Connect the Aluminum Angle with the LED Board/Module on both sides. Do this on all the modules.

นำแผ่นอะลูมิเนียมมาไขยึดติดกับบอร์ด LED ดังรูปภาพ

Step 4 ลำดับที่ 4

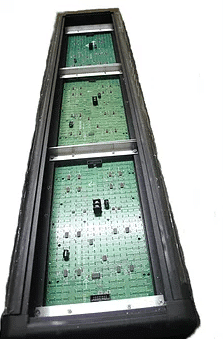

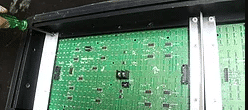

Put the module side by side in the frame from step two. Get the other aluminum corner and connect it with the other side. Make sure all the modules are properly secured. Check any loose screw and tighten it.

นำบอร์ดLED ลงไปใส่ในแผ่นอะลูมิเนียมที่ประกอบไว้ตั้งแต่ ขั้นตอนที่ 1 แล้วนำน๊อตไขลงไปในแผ่นอะลูมิเนียมไขให้แน่น ดังรูปภาพ





Step 5 ลำดับที่ 5

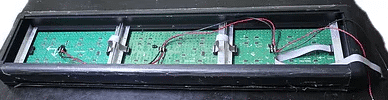

At the back of the module are two screws, loosen these and connect the electric wire cable with a horse shoe shape tip as in figure 5. On both sides of the modules are two black connectors. Plug the Ribbon Flat Wires as in figure 5.

เชื่อมต่อสายไฟ ดำ – แดง  ที่ช่อง บวก และ ลบ

Step 6 ลำดับที่ 6

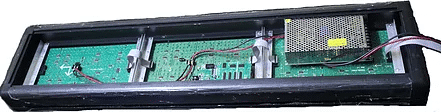

Install the Receiving Card followed by the Power Supply.

หลังจากที่เชื่อมต่อสายไฟ ดำ – แดง เสร็จเรียบร้อยแร้ว ใส่คอนโทรลเลอร์และสวิตชิงเพาเวอร์ซัพพลายลงไป ดังรูปภาพ

Step 7 ลำดับที่ 7

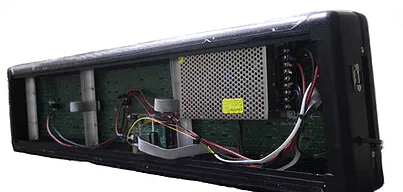

Connect the end of the electrical wires to the power supply as shown in figure 7. For safety measures, bind the wires together using the wire tie.

หลังจากใส่คอนโทรลเลอร์และสวิตชิงเพาเวอร์ซัพพลายลงไปแล้วให้ เชื่อมต่อสายไฟ ดำ – แดง อีกครั้ง เชื่อมต่อเข้ากับคอนโทรลและสวิตชิงเพาเวอร์ซัพพลาย ดังรูป

 Step 8 ลำดับที่ 8

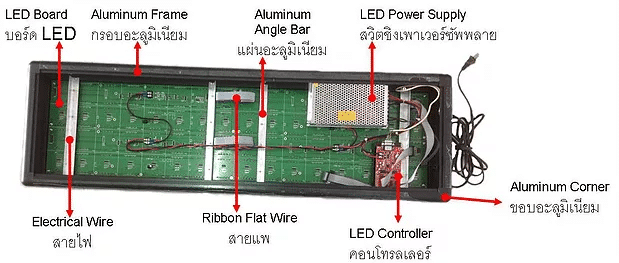

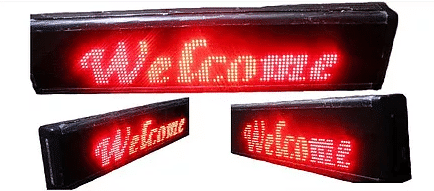

A sample of the finished product is shown below.

รูปภาพที่ประกอบเสร็จเรียบร้อยแล้ว



LED Scrolling Sign วิธีการประกอบป้ายไฟวิ่ง LED

สามารถดูรายละเอียดเพิ่มเติมได้ที่เว็บไซต์ * https://ledasean.com/ หรือโทร 0863928608
